usb type-c可以传输视频吗?速度怎么样?

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

usb type-c可以传输视频吗?速度怎么样?

发布日期:2017-12-08 00:00 来源:http://www.zdtconn.com 点击:

            usb type-c可以传输视频吗?速度怎么样?

USB type-c接口介绍


  USB type-c接口,简称USB-C,位于智能手机的底部,大多数时候用于充电、数据传输等用途。2013年12月,USB 3.0推广团队已经公布了下一代 USB type-c 连接器的渲染图,随后在2014年8月开始已经准备好进行大规模量产。type-c双面可插接口最大的特点是支持USB接口双面插入,正式解决了“USB永远插不准”的世界性难题,正反面随便插。同时与它配套使用的USB数据线也必须更细和更轻便。


  USB Type-C外观特点


  1.超薄

  更薄的机身需要更薄的端口,这也是USB-C横空出世的原因之一。USB-C端口长0.83厘米、宽0.26厘米。老式USB端口长1.4厘米、宽0.65厘米已经显得过时。这也意味着USB-C数据线的末端将是标准USB-A型数据线插头尺寸的三分之一。


  2.无正反

  像苹果的Lightning接口一样,USB-C端口正面和反面是相同的。也就是说无论你怎么插入这一端口都是正确的。用户不必担心传统USB端口所带来的正反问题。


  USB Type-C主要功能


  1.快速

  理论上,USB-C端口的最高传输速率为每秒10Gb。但是苹果表示新款MacBook的USB-C端口最高传输速率为5Gbps。最大输出电压为20伏,可以加快充电时间。 而USB-A型,到目前为止极限传输速率为5Gbps,输出电压为5伏。

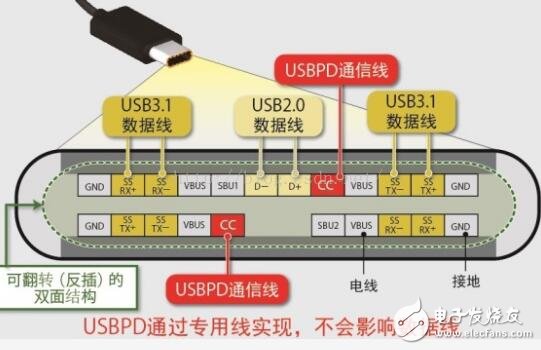

                                                                              usb type-c引脚


                                                                     母 头

                                                                     usb type-c可以传输视频吗?速度怎么样?


                                                                                      公 头

                                                              usb type-c可以传输视频吗?速度怎么样?

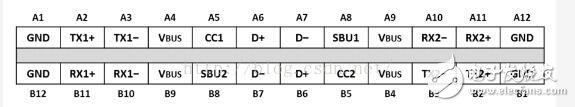

                                                                                     引脚映射图

usb type-c可以传输视频吗?速度怎么样?

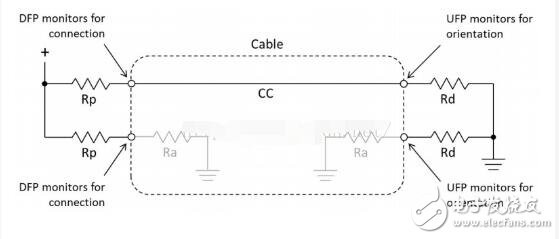

                                                                                                    USB-C设备识别方法

                                                                     usb type-c可以传输视频吗?速度怎么样?

             usb type-c可以传输视频吗?速度怎么样?

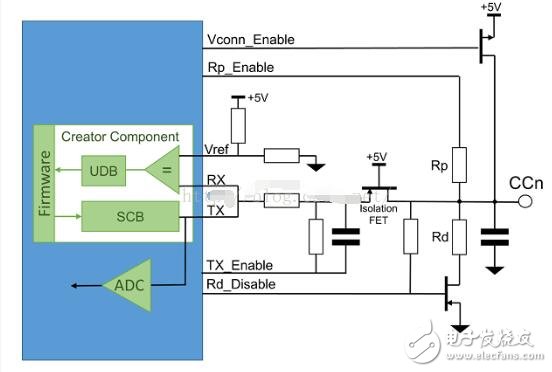

                                                                                       DRP设备电路原理图



usb type-c传输视频及速度:


  LatTIce发布了世界上首个能够通过USB Type-C进行传输60fps/4K RGB/4:4:4视频规格以及USB 3.1 Gen 1或Gen 2数据的superMHL解决方案。


usb type-c可以传输视频吗?速度怎么样?

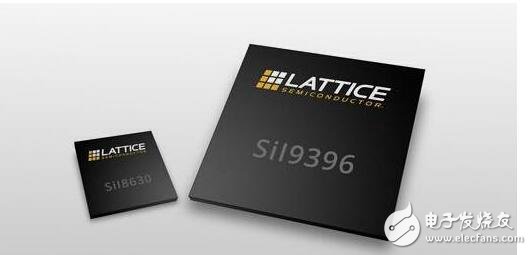

 LatTIce半导体公司作为领先的可定制智能连接方案供应商,正式发布了世界上首个能够通过USB Type-C进行传输60fps/4K RGB/4:4:4视频规格以及USB 3.1 Gen 1或Gen 2数据的superMHL解决方案。这套解决方案包含SiI8630发送器和SiI9396接收器,可以通过单一线路传送和接受60fps/4K分辨率信号,并且可以为PC带来USB Type-C的传输速度。

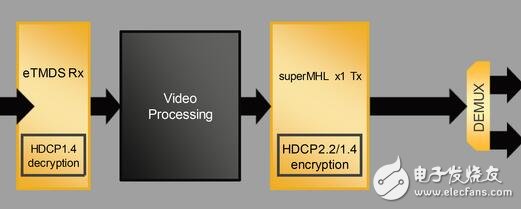

  SiI8630发送器能够无缝的与智能手机、平板电脑或笔记本电脑处理器内置的HDMI 2.0发送元件进行连接。另外由于SiI8630内置了MHL交换器,因此它可以直接通过USB 2.0接口和Type-C连接器进行连接,而无需额外增加高速交换器。另外,SiI8630如果与Si7033进行搭配,可以组建成完整的60fps/4K视频规格以及USB 3.1 Gen 1数据传输的解决方案。


usb type-c可以传输视频吗?速度怎么样?

 SiI9396接收器是一款最佳MHL适配器与扩展底座,当SiI9396与SiI7023或SiI7033搭配使用时,MHL连接的周边配件可以与使用USB Type-C接口的移动设备、PC或HDMI连接的显示器以及包括键盘、鼠标、外接存储器等USB设备连接。另外,SiI9396接收器同样也可以被用于显示器、投影仪或电视等通过MHL或superMHL设备连接,同时也包括使用USB Type-C连接的移动设备和PC。


  目前,USB Type-C类产品能够通过LatTIce的解决方案与全球超过7.5亿的MHL或superMHL电视、显示器、录影机、蓝光播放器、投影仪、机顶盒和车载设备进行连接。


usb type-c可以传输视频吗?速度怎么样?

  “我们的superMHL发送器和接收器不仅功耗最低,同时也将加快产品的上市速度,并且是目前市面上唯一能够同步传输USB 3.1数据和60fps/4K视频信号的解决方案,并且未来将更好的满足越来越多生产力设备的使用要求。”LatTIce半导体公司高级营销经理Abdullah Raouf表示。“其他供应商的视频解决方案,都需要4条线路才能传输60fps/4K信号,因此目前无法实现4K信号与USB 3.1数据的同步传输。”


  SiI8630/SiI9396支持规格:


  UHD 4K 60fps 4:4:4单线路传输;


  赶紧电磁干扰(EMI)问题;


  支持同步双模USB 3.1 Gen 1/Gen 2数据传输;


  无缝整合USB Type-C产品;


  支持多种superMHL功能(包括BT.2020色域标准、高动态范围、音源定位与 HDCP 2.2高分辨率数码内容保护);


  向下兼容MHL1、MHL2和MHL3产品;
