USB Type-C/PD常见问题解惑

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

USB Type-C/PD常见问题解惑

发布日期:2021-08-05 00:00 来源:http://www.zdtconn.com 点击:

转载:

USB Type-C/PD自出江湖以来,获得了全球客户的广泛认可,为了更好地帮助线缆圈朋友了解这一Z新热门技术,我们收集目前在公众平台提出的常见问题进行整理并请教各线缆前辈以后做出统一解答:微信图片_20210805180014.png

常见问题汇总

USB3.1是什么?

USB3.1其实跟USB2.0USB3.0一样都只是USB的一种传输标准,不同的传输标准对应不同的传输速度,就目前来说USB3.1的传输速度要高于USB3.0与USB2.0。USB2.0的较高传输速度可达480Mbit/s,USB3.0的较高传输速度可达5Gbit/s,USB3.1的较高传输速度可达10Gbit/s,USB3.0的传输速度是USB2.0的10倍,USB3.1的传输速度也比USB3.0要快2倍。


USB3.1目前还有真假之分,假的USB3.1被称作USB3.1 Gen1,传输速度5Gbit/s,只是USB3.0换了个马甲而已。真正的USB3.1被称作USB3.1 Gen2,传输速度可达10Gbit/s。


据传输速度的不同,USB2.0还叫USB High—Speed,简称HS;USB3.0叫USB Super—Speed简称SS;USB3.1叫USB Super—Speed Plus,简称SS


USB Type-C是什么?

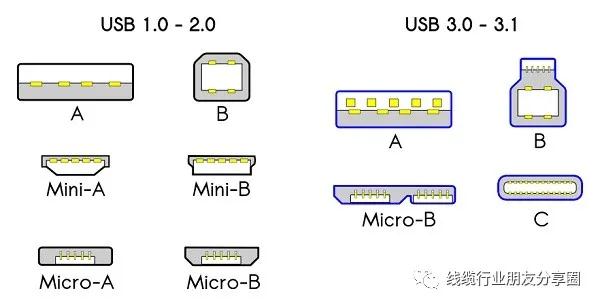

USB Type-C其实只是USB的一种接口形态,USB的接口形态可以分为USB Type-A、USB Type-B、USB Type-C,USB Type-A和USB Type-B还有两种不同规格的接口形态,分别是USB Mini-A(B)和USB Micro-A(B)。

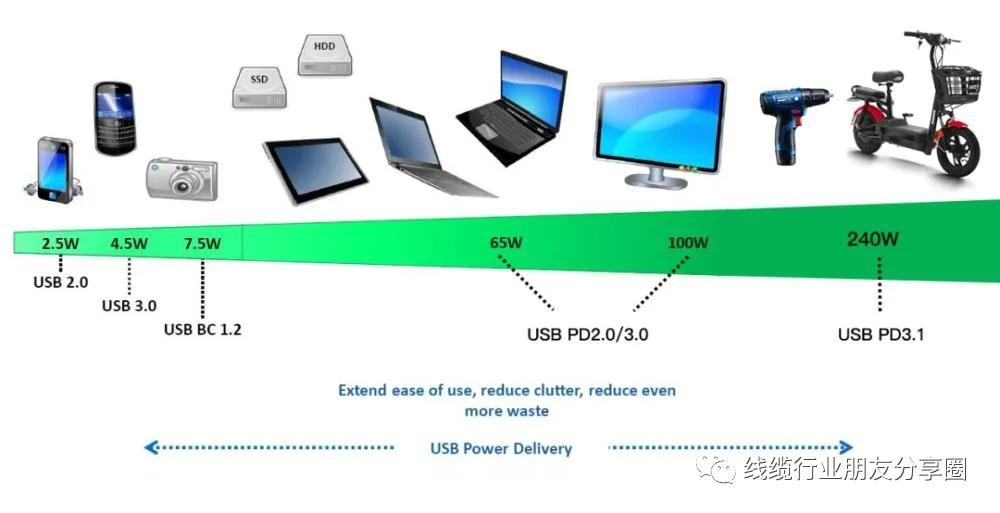

USB PD是什么?

USB PD其实是USB的一种充电标准,USB PD就是USB的快速充电标准。目前在安卓平台下的快速充电技术并没有统一的标准,Quick-Charge、VOOC闪充、SuperCharge、Dash charge以及涡轮快充等各大厂商都有自主研发的快充技术,但是要实现快充却要使用相应厂商提供的特殊线材,这对消费者来说确实有很多的不便。为了终结这种乱象,谷歌或许会通过安卓系统端制造一些规则来改变这一混乱的情况。


USB 电力传输(USB PD)和 USB Type-C 的不同之处是什么?

USB 电力传输(USB PD) 是在一条线缆中同时支持高达100W电力传输和数据通信的协议规范.

USBType-C 是一个全新的无方向正反插USB 连接器规范,可支持多种新标准,包括USB 3.1(Gen1 和 Gen 2)、Display Port、HDMI以及 USB PD等一系列新标准.

USB Type-C 端口默认Z高可支持5V3A 的电力传输,如果在 USB Type-C 端口中实现了 USB PD,则可以支持高达 100W 的电力传输.

因此,拥有USB Type-C端口并不意味着它支持USB PD.


USBType-C连接器对于USB 3.1 Gen 1 或 Gen 2 规范是强制性的吗?USBType-C 是否等同于 USB3.0/3.1?

目前,我们可以使用传统的 Type-A 或 Type-B连接器来支持 Gen 1 和 Gen 2 规范,USB Type-C 规范是由USB开发者论坛(USB-IF)发布的全新的接口认证规范,可支持高达 100W 的电力传输和无方向的正反插,所有 USB 3.1 Gen 1 或 Gen 2 规范的产品均可以采用 USB Type-C 接口.

因此我们的答案是:USB Type-C 规范与 USB 3.1 Gen1 或 Gen 2 规范是相互独立的.


DFP、DRP 和 UFP 分别是什么?

DFP(DownstreamFacing Port下行端口)是安装在主机或集线器上与器件相连的USB Type-C型端口

UFP(Upstream Facing Port,上行端口)是器件或集线器上与主机或集线器,DFP相连的USB Type-C型端口.

DRP(Dual Role Port,双用途电源角色是一种可在USB Type-C型端口作为Source或Sink角色的定义.

上述的DRP 不同于双角色电力接口,双角色电力接口指的是能够作为Power Source(提供者)和Sink(消费者)的电源端口,例如,笔记本电脑上的 USB Type-C 端口支持DRP (即Type-C双角色电力接口),既可用作Power Source(连接可移动磁盘或手机时),也可以作为Sink(连接显示屏或电源适配器时).


什么是配置通道(CC) 线?CC 总线的Z高速度是多少?

CC 总线是用于端口和 EMCA 之间进行 USB-PD 通信的数据线.

USB Type-C 插座上有 CC1 和 CC2 两个引脚,其中一个引脚基于 USB Type-C 连接的插头方向,被识别为CC 线.

对USB Type-C 插头而言,CC 线是固定的.

CC 线可运行下列功能:

侦测 USB Type-C插头方向以建立 USB 数据总线路由

侦测从 DFP 至 UFP的USB 端口连接

确立端口之间 DFP 和 UFP 的角色

查找并配置 VBUS

配置 VCONN

查找并配置可选的备用模式和附件模式

CC 线的位速率从 270 Kbps 至 300 Kbps 不等,额定值为 300Kbps.


赛普拉斯 USB-PD2.0 和高通 QC 快充之间有何不同?

USB-PD 2.0 是一种 USB-IF 制定的一个协议,可为 USB 设备之间提供功率高达100 W (20V, 5A)的供电机制,还能够在 USB Type-C 端口同时支持 USB 和非 USB 数据信号,这让主机和外设之间能够灵活协商供电方向.

高通 Quick Charge是高通专有的充电协议,使用一个支持高通 Quick Charge 协议的定制充电器为同样支持该协议的设备充电。Quick Charge 2.0 可传输高达 60 W 的电源,但与USB-PD不同的是,Quick Charge 2.0 不能同时支持电力传输和数据传输,也不支持在充电期间灵活选择供电方向。


赛普拉斯 USB-PD 控制器Z多能支持多少种电力传输对象(PDO)?支持的电源配置文件有哪些?

赛普拉斯 USB-PD 支持多达 7 种 PDO用作拉电流和灌电流的应用.

USB-PD 规范没有要求应用设备需要支持哪些电源配置文件。拉电流和灌电流的PDO 视应用设计而定。USB Type-C 规格的 A.1 部分定义了电压和不同电流范围的标准化组合,需要注意的是,A.1 部分定义的电源配置文件只是建议使用电源配置文件,并非强制要求,但至少需要有一个可以用来支持 5V 的拉电流 PDO.


可以只使用 USBType-C 端口的 USB 和标准 5 V VBUS 功能吗?

是的,你可以使用只有 USB 功能并支持标准 5-V VBUS 的 USB Type-C 端口;主机端:主机 Type-C端口为 USB 2.0 .

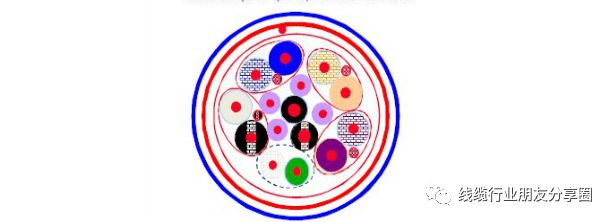

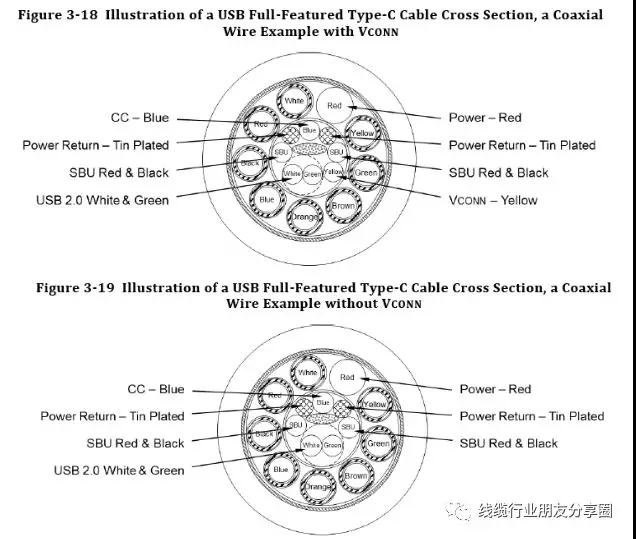

现有对绞线材或同轴线,如要满足USB 3.1 Gen1(5G),极限分别可以做到多长?下图分别为USB3.1对绞线材和同轴线的线材结构参考!

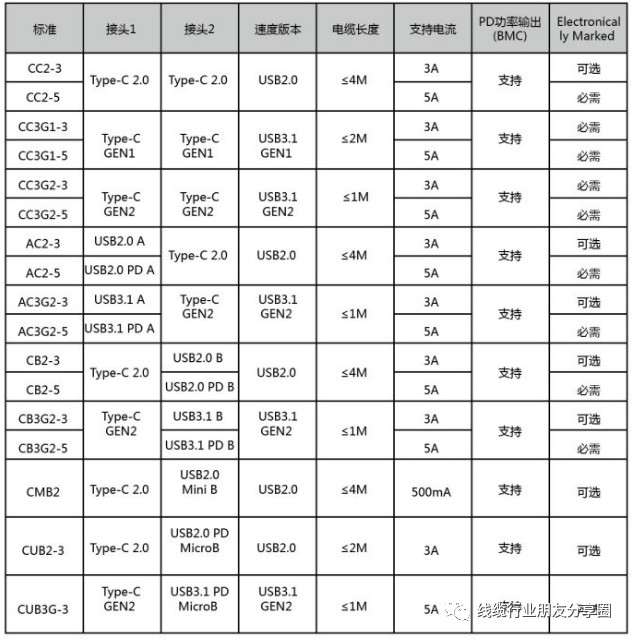

下图分别为参考的TYPE-C系列长度!


解释一下高频线几米过多少G究竟指的什么,谢谢!

电线传输的性能指标

低频:12KHz以下,主要参数为电容,特征电容不平衡

高频:12KHz以上,参数有衰减、串音、延迟、延迟差、特性阻抗、传输速度等.

常见高频相关单位及换算 dB分贝,主要为形容声音类的单位,衰减及串音等 Hz赫兹,频率的单位 Ω欧姆,阻抗的单位 Ps,ns,皮秒,纳秒,时间的单位  单位换算:(千进制) T太(1012)  G吉(109)M兆(106)K千(103) ★国际单位 m毫(10-3)μ微(10-6)n纳(10-9)p皮(10-12) f飞(10-15)

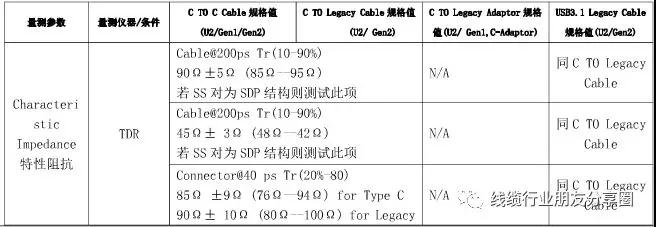

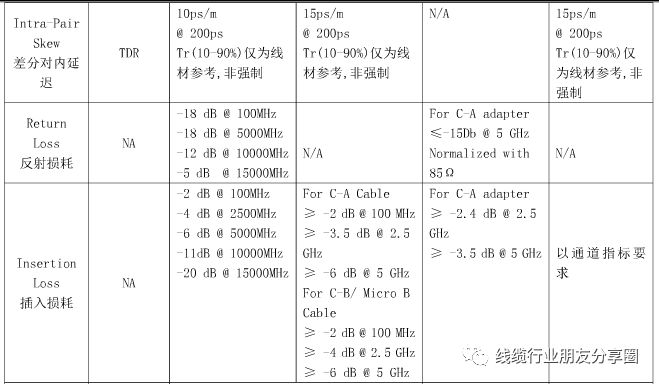

高频线过几米过多少G,主要指的是,按照测试的规范要求,和实际的测试线材的测试数据进行对比,符合测试规格里面的参数,即表示通过,不符合测试规范的要求,即表示不通过!(以下位举例数据说明)
