科普篇|USB-IF 宣布为线缆和充电器提供新的认证 Type-C 功率等级 Logo

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

科普篇|USB-IF 宣布为线缆和充电器

发布日期:2022-03-26 00:00 来源:http://www.zdtconn.com 点击:

科普篇|USB-IF 宣布为线缆和充电器提供新的认证 Type-C 功率等级 Logo





USB Type-C接口终归只是一种接口造型,它可以支持USB 3.0/3.1/4,可以支持DisplayPort输出,也可以支持USB Power Delivery供电,但这些特性并不是每一个USB Type-C接口都必须具备,单凭一个接口我们很难看出它拥有什么功能,Type-C类别不同的传输速率,支持不同的协议,标识也是不同的。负责维护USB-C协议的团体已经发布了新的认证标识,主要用于鉴别电缆或端口是否支持60W或240W功率,希望客户能够读懂这些标签。USB-C正日益成为一种标准,但不同的USB-C电缆支持不同的电缆功率。现在,USB实施者论坛(USB-IF),这个非营利性的支持团体,想让买家和用户立即清楚他们得到的是什么类型的电缆。

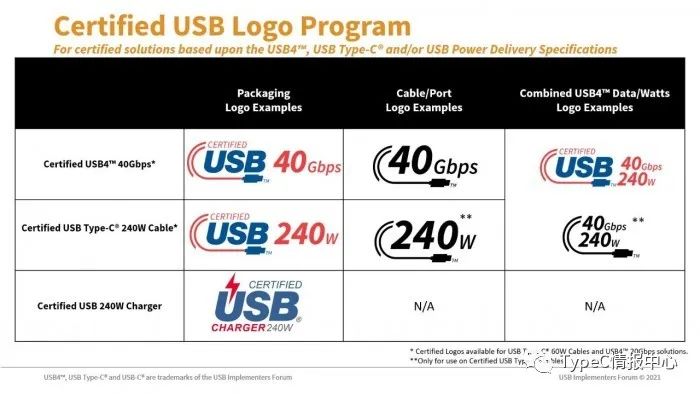

USB-IF总裁兼首席运营官Jeff Ravencraft说:"随着USB PD 3.1规范实现了新的更高的功率能力,它在USB Type-C电缆和连接器上释放了高达240W的功率,USB-IF看到了一个为终端用户进一步加强和简化其认证标志计划的机会。""通过我们更新的标识,消费者可以轻松识别认证USB-C电缆的USB4性能和USB Power Delivery功能,这些电缆支持不断扩大的消费电子产品生态系统,从笔记本电脑和智能手机到显示器和充电器。"该集团新的认证USB标志计划提出了电缆标志,"明确表示支持USB Power Delivery 3.1规范所定义的60W或240W"。该组织还发布了新的USB4标识。这些标志旨在为不同类型的电缆"统一品牌"。


USB  Logo标识科普篇

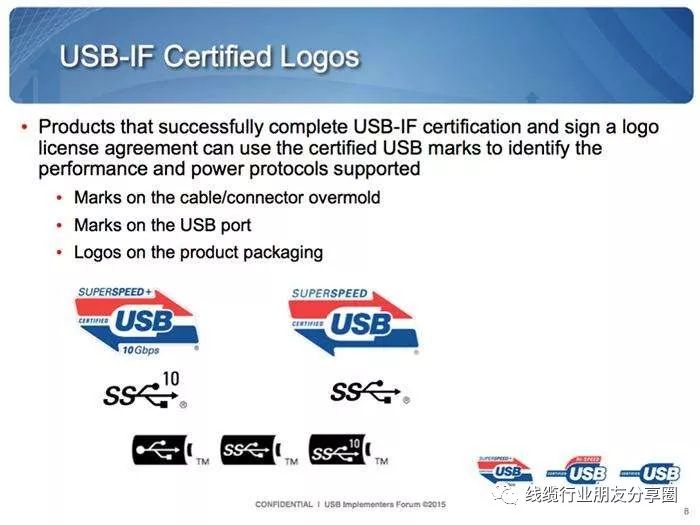

USB-IF组织为USB Type-C接口制定了一系列的Logo,这些Logo标注在相应接口的旁边,让用户可以明确的知道对应的USB Type-C接口具体有什么用途。按照USB-IF的要求说明,仅标注有标准USB接口Logo的USB Type-C接口仅支持USB 2.0标准;拥有“SS”或者是“SuperSpeed”等标志的则支持USB 3.0或第一代USB 3.1标准,接口速率为5Gbps;而有“SuperSpeed+”、“10”、“10Gbps”等标志的USB Type-C接口则支持第二代USB 3.1标准,接口速率为10Gbps。如果接口标志采用了电池图样作为背景,那么相应的USB Type-C接口将支持USB Power Delivery供电技术。在结合上面各个关于对接口标准的图标使用后,我们就可以对应的USB Type-C接口拥有什么特性,例如一个带电池图样、拥有“SS”和“10”标志的Logo,就说明其对应的USB Type-C接口将支持USB Power Delivery供电技术,理论速率可达10Gbps,属于第二代USB 3.1接口,更多资讯可以录:WWW.USB.ORG协会官网查阅.

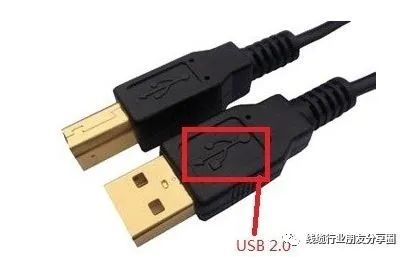

表示仅支持USB2.0,普通的速率480Mb/s;USB2.0只有4pin金属触片





带有USB标识,蓝色的胶芯,表示支持USB3.0;USB3.0的“SS”代表着"SuperSpeed",USB3.0的速度是USB2.0的十倍,并且比USB2.0更加节能,同时,还能向下兼容USB2.0.(带有USB标识,外加SS字样:表示支持USB3.1,速率5Gb/s).

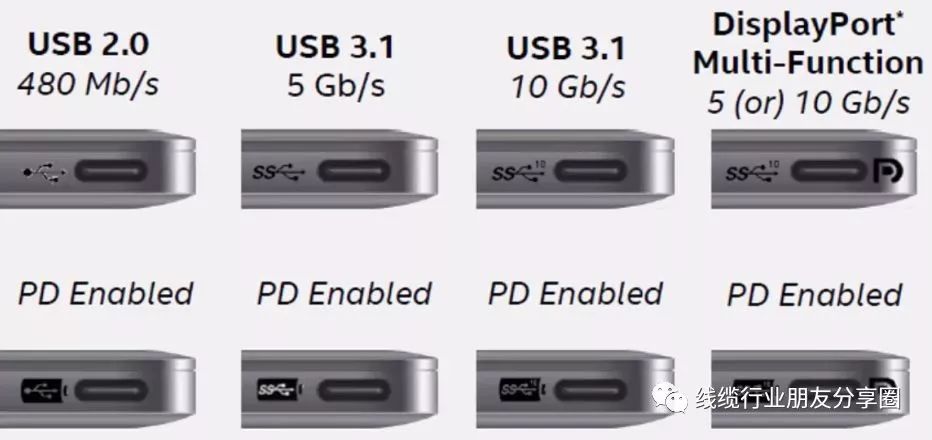

带有USB标识,外加SS字样,右上角多了数字10,右边增加D字样,表示支持USB3.1,速率10Gb/s,支持视频显示,带有USB标识,且有一个黑色的背景:全部支持PD协议,其中5Gb/s的字体为白色,其余均与上文一致!详情参看以下图示。









下面的LOGO分别为60W线缆和240W线缆认证logo标识,其中左侧彩色logo用于印刷在认证线缆的外包装上,右侧的黑色logo则印在线缆上面。




除了60W和240W功率的充电线缆之外,USB-IF协会还推出了集成充电和数据传输功能的Type-C线缆logo,按照20Gbps和40Gbps两种速率区分,可分为20Gbps 60W线缆、20Gbps 240W线缆、40Gbps 60W线缆以及40Gbps 240W线缆四种类型。同样,左侧彩色logo用于印刷在认证线缆的包装盒表面,右侧黑色logo用于标记在线缆本体上。





USB-IF提供的这一系列图标可以明确标识USB Type-C接口,为USB-IF组织强制要求所有设备厂商都必须使用这些图标做准备,旧有的USB接口产品还是一个可选项目,但USB4以后将是一个强制要求,而且厂商要使用这些图标还要缴纳授权费,目前协会的年费是5000美元,还不包括送样测试费等,如果你是生产商,需要针对每款产品,每款长度做认证并拿到TID号码方能生产和销售,否则将面临巨额的处罚.
