TYPE-C接口引脚详解

2023-06-03 00:00:00

Type-C口有4对TX/RX分线,2对USBD+/D-,一对SBU,2个CC,另外还有4个VBUS和4个地线。

1、当Type-C接口仅用作传输DP信号时,则可利用4对TX/RX,从而实现4Lane传输,这种模式称为DPonly模式;

2、Type-C还保留了USB D+/D-,用以接USB2.0设备,同时使用USB D+/D-和上面的DPonly模式配合可实现DP+USB2.0模式;

3、正常来说USB3.0只需要使用2对TX/RX、USB2.0只需要使用一对D+/D-,所以Type-C接口中总会有一半的接口是多余的;而DP的交替模式则是将DP的差分信号加载到2对“多余”的TX/RX上面,所以也可实现USB3.0+DP的模式。

此外2条CC线主要是用来判断设备的插入方向:正插or反插,PD快充

如果是正插,主机使用CC1来和设备通讯;反之,则是CC2(这里可以看出CC使用的是单线协议);

最开始的快充是从高通CPU的QC开始的:通过提高输电电压,来提高输送功率。但QC协议中,通信使用的是USB的DP、DM,这就导致充电的时候会对USB通信造成影响;

USB-PD对电源设备的识别依靠CC1、CC2引脚,避免了QC标准与DP、DM的冲突。使得USB-PD在传输电力的同时,数据传输不会受到影响。

2条SBU线则是在DP功能启用时,化身为DP协议中的AUX_P/N差分对(它的极性是可以根据正反插方向修改的),负责传输设备的DPCD、EDID等信息(而平时这对引脚一般用不到,可忽略)。

接口引脚定义如下图所示:(可以看出TYPE-C接口定义对称分布,所以我们平时正插反插都没有影响)

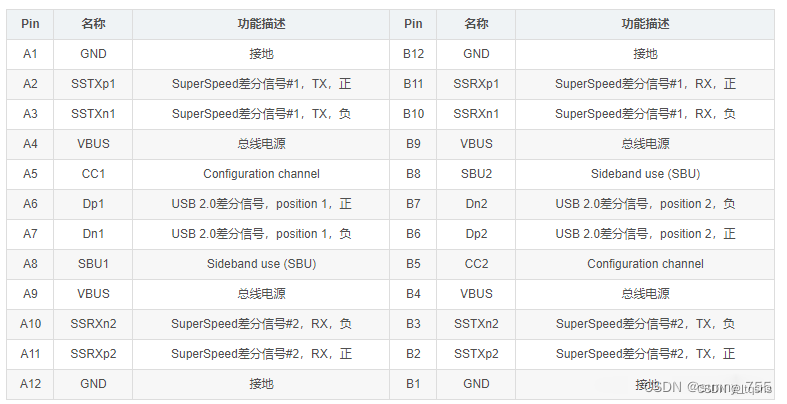

引脚功能定义如下:

在这里插入图片描述

插座端示意图:

在这里插入图片描述

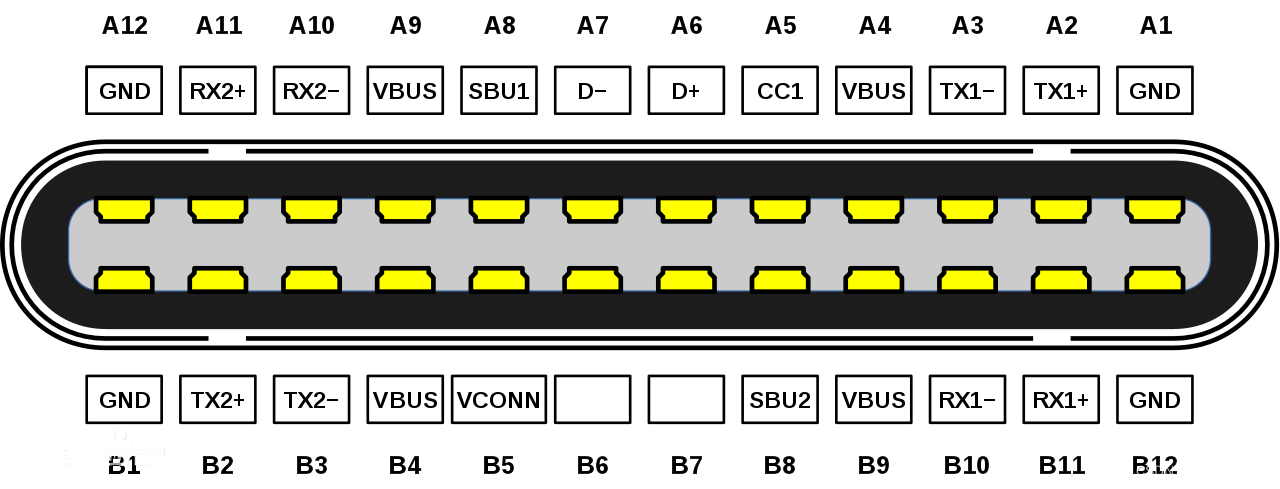

USBType-C插座端视图

线端插头端示意图:

在这里插入图片描述

USB-Type-C插头引出端视图
